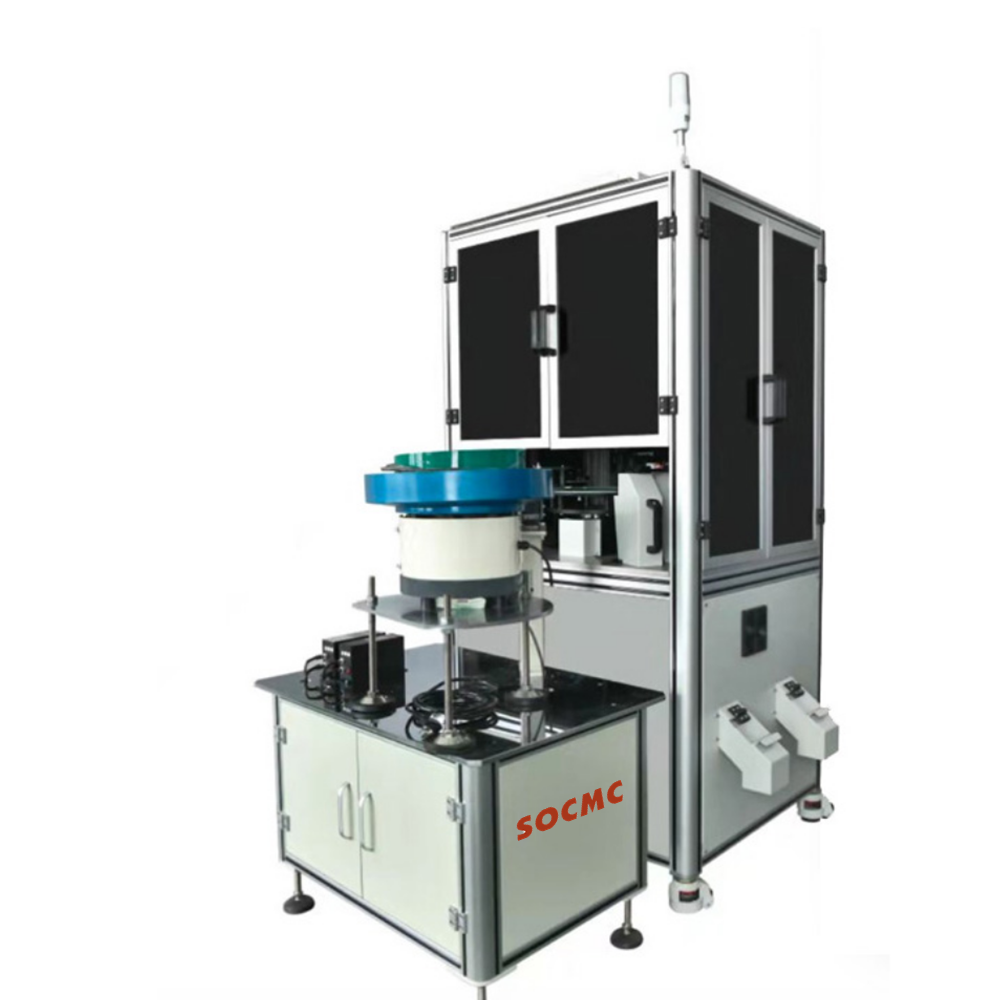

玻璃盤式精密卡箍篩選機

產品參數 Details在線訂購

??一、系統名稱和型號:

??名稱:玻璃盤式精密卡箍篩選機

??二、系統組成概述: 該系統主要有以下6部分組成(附設備外形圖):

??1、自動送料系統:將產品倒入振動盤,振動盤產生振動波,將產品有序地排列到入料平送器上實現排料入料功能,如果客戶需要低噪音送料技術,則由甲乙雙方進行協商再簽訂補充協議。

??2、中心運動系統:由電機、主軸、玻璃盤及相關配件組成,實現中心系統平穩地轉動;

??3、視覺檢測系統:由兩套相機及相應光源組成,分別實現:檢測系統從上向下,拍攝產品投影面;第二套檢測系統從上向下安裝,拍攝產品“耳朵”倒角大?。坏谌讬z測系統從下向上安裝,拍攝產品“耳朵”倒角大小

??4、軟件分析控制系統:相機取像后,通過主機軟件分析,判定產品的屬性:合格品、不合格品、待檢品三種;

??5、出料分檢系統:軟件判定產品的屬性后,通過PLC電器控制系統,出料分檢系統按照軟件指示的屬性,對產品進行良品,不良品,待檢品進行分類出料。

??6、PLC電氣控制系統:通過PLC搭配電氣控制元件,完成整套設備的控制動作。

??三、系統檢測的對象要求:

產品類別

相機號

工位

CCD

鏡頭

檢測內容

卡箍

相機一

從上向下拍攝

BASLER

Computar

檢測投影面尺寸











??通用規格范圍:

序號

規格mm(內孔徑)

高度

備注

1

14





2

15





3

16





4

17





5

18.4





6

19.5





7

20.8





8

22





9

26.5





10

28





11

29





??四、檢測內容說明

??相機一:

序號

內容

精度要求

備注

1

 內孔直徑

±0.05mm

可以做到

±0.03mm





2

內孔真圓度

±0.05mm

可以做到

±0.03mm





3

外圓直徑

±0.05mm

可以做到

±0.03mm





4

外圓真圓度

±0.05mm

可以做到

±0.03mm





5

耳朵角度

±2度



6

耳朵長度

±0.05mm

可以做到

±0.03mm





??五、設備性能與主要配置說明:

??1、檢測速度:卡箍:100~200pcs/min;

??2、投影尺寸重復檢測精度:查看上述各列表;

??3、主要配件說明:1)、相機:德國品牌BASLER; 2)、感應器:日本OMRON;3)、電磁閥:原裝美國品牌;4)、PLC:日本三菱高速系列。

??4、人機界面,軟件自動帶工具箱,專為普通員工開發的方便的微軟視窗操作系統;

??5、生產數據報表統計功能:CPK、柏拉圖、不良種類項目、不良比例等自動生成功能,可為生產車間改善工藝提供依據;

??6、檢測數據輸出系統:本篩選機具有數據通訊功能,有數據輸出與存儲功能,存儲量可達128G固態硬盤,軟件所導出的數據.
